В структуре металлических деталей и сварных швов нередко остаются дефекты, обнаружение которых невооруженным глазом невозможно. Трещины, поры, непровары — всё это снижает прочность, может привести к разрушению конструкции.
Для своевременного обнаружения указанных дефектов используются соответствующие методы и средства, в частности — магнитный порошок. Он способен быстро, оперативно, без поверхностных и структурных повреждений зафиксировать изъяны. Технология отработана и востребована среди организаций различного масштаба, от крупных заводов до небольших мастерских.
Общее понятие
Магнитопорошковый контроль основан на свойствах ферромагнитных материалов, стали, чугуна, некоторых сплавов, формировать магнитное поле вокруг областей со структурными повреждениями. Исследование предполагает намагничивание детали, нанесение на неё магнитного порошка или суспензии. При наличии структурных или поверхностных дефектов магнитные линии огибают их, образуют поля рассеяния, видимые следы, конфигурация которых на 100% соответствует форме повреждения.
Методика точна, но имеет одно ограничение — совместимость исключительно с ферромагнитными материалами, сталями низкой степени легирования, чугуном. Алюминий, цветные металлы, нержавейку таким методом не проверить.
Решаемые задачи
Технология позволяет эффективно решить несколько задач:
- Обнаружение трещин усталостного и коррозионного происхождения на деталях машин и механизмов;
- Выявление непроваров, пор, шлаковых включений в сварных швах;
- Обнаружение закалочных и шлифовочных трещин после термической и механической обработки;
- Контроль качества металлопроката: листов, труб, поковок, отливок;
- Проведение входного контроля деталей перед сборкой ответственных узлов и периодической диагностики оборудования в процессе эксплуатации.
Преимущества
По сравнению с ультразвуковым, радиографическим или капиллярным контролем магнитопорошковый метод выигрывает в скорости и наглядности. Дефект виден сразу — оператору не нужно расшифровывать сложные графики или снимки. Чувствительность к тонким поверхностным трещинам у технологии выше, чем у капиллярной дефектоскопии, а подготовка поверхности занимает минимум времени, что нехарактерно для радиографии.
Оборудование для магнитопорошкового контроля компактно, факторы риска — отсутствуют. Специалистам не нужно пользоваться СИЗ, защищающими от излучения, как в случае с рентгеном. Допустимо проведение проверки непосредственно на объекте, будь то труба, станочная станина, несущая балка или автомобильная рама.
Магнитопорошковый контроль: пошаговая инструкция
Чтобы полученный результат оказался точным, необходимо действовать по определённой инструкции, строго соблюдая технологию.
Подготовка
Подготовка детали перед намагничиванием исключает ошибочные индикации, позволяет с высокой точностью обнаружить дефекты. На поверхности не должно быть грязи, следов коррозии, старых отделочных материалов. Даже небольшое загрязнение препятствует правильному распределению порошка по материалу.
В зависимости от состояния детали, используют химические и механические методы очистки. Возможные средства — щётки, шлифовальная бумага, пескоструйные аппараты, растворители. После обработки материал тщательно высушивают.
Важный момент — отсутствие на поверхности выраженной шероховатости. Микрорельеф может привести к скоплениям порошка, мешать его правильному распределению, создавать ощущение ложных дефектов. Металл должен быть гладким.
Рабочее место должно быть хорошо освещено. При использовании люминесцентного порошка требуется ультрафиолетовая лампа. Без хорошего света специалист просто не сможет заметить выявленное повреждение.
Выбор способа намагничивания
Метод намагничивания должен соответствовать форме детали и вероятному направлению дефектов. Магнитное поле должно располагаться перпендикулярно линии трещины. Если направление намагничивания совпадает с направлением дефекта, порошок окажется бесполезным.
Различают несколько схем намагничивания:
- Циркулярное. Ток пропускают через деталь или проводник, помещенный в отверстие. Магнитное поле замыкается вокруг детали по кругу.
- Полюсное (продольное). Деталь помещают в электромагнит или соленоид, поле направлено вдоль неё.
- Комбинированное. Построено на одновременном применении циркулярного и полюсного методов. Позволяет выявить дефекты любой ориентации за один проход.

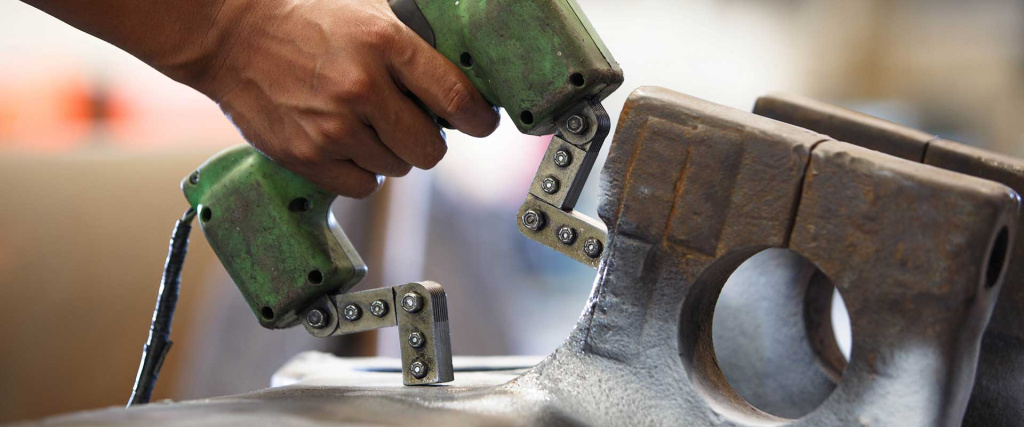

- Постоянными магнитами и переносными электромагнитами. Используют при работе «на выезде», когда применение стационарной техники затруднено или невозможно.
Для деталей со сложной геометрией зачастую требуется использование двух и более схем. Это необходимо для комплексного намагничивания, охвата трещин независимо от ориентации.
Намагничивание
После выбора схемы деталь подключают к дефектоскопу и подают ток нужной величины. Сила рассчитывается по нормативным формулам. Исходные данные — диаметр детали и вид тока, постоянный, переменный, импульсный. Недостаточная напряженность поля не выявит дефект, избыточная — создаст паразитные скопления порошка, затруднит расшифровку.
Переменный ток удобен для контроля поверхностных дефектов. Он концентрирует магнитное поле непосредственно у поверхности элемента. Постоянный — проникает глубже, подходит для поиска изъянов, находящихся чуть ниже поверхности. На практике часто применяют комбинацию, чтобы найти трещины вне зависимости от расположения.
Выделяют два основных режима контроля — приложенного поля и остаточной намагниченности. В первом случае суспензию или порошок наносят непосредственно во время протекания тока через деталь, во втором — её сначала намагничивают, а порошок наносят уже после отключения тока, используя остаточную намагниченность металла. Вторая технология совместима только с материалами с высокой коэрцитивной силой, способных долго удерживать магнитное поле.
Нанесение индикаторного порошка
Индикаторный материал представлен в сухой порошковой форме и как масляная суспензия со взвесью металлических частиц. Порошок оптимален на грубых, шероховатых поверхностях, крупногабаритных деталях, суспензия — на основаниях, где могут быть обнаружены мелкие повреждения.
Порошок или суспензию наносят равномерным тонким слоем, избегая избыточного количества материала. Это чревато неточностью индикации. После нанесения дают частицам время осесть и сформировать четкий рисунок вдоль дефекта, не трогая деталь и не создавая вибраций, провоцирующих смещение индикаторного следа.
Для повышения контрастности используют цветные или люминесцентные составы. Люминесцентный порошок под ультрафиолетовым светом дает яркое свечение, облегчающее обнаружение самых мелких трещин.
Осмотр и расшифровка результатов
Готовую деталь осматривают при достаточном освещении после проявления индикаторного следа, пока рисунок не осыпался и не смазался. Оператор ищет скопления порошка вытянутой формы вдоль предполагаемого направления дефектов, дифференцирует их от ложных индикаций, вызванных резким изменением сечения детали, следами предыдущей обработки, магнитными пятнами.
Реальный дефект дает четкий, плотный, устойчивый след, повторяющий форму трещины или поры. Ложные индикации, как правило, более размытые. Они появляются в местах геометрических переходов — галтелях, резьбе, отверстиях. При сомнениях контроль повторяют с изменением направления намагничивания, либо применяют дополнительный метод проверки.
Обнаруженные дефекты фиксируют — фотографируют, зарисовывают, заносят в протокол с указанием размеров, расположения и ориентации. Эти данные становятся основой для принятия решения о годности детали, необходимости её ремонта или замены.
Размагничивание и завершение проверки
После завершения проверки деталь размагничивают — остаточное магнитное поле мешает дальнейшей обработке металла, притягивает металлическую стружку и может влиять на работу приборов рядом с деталью. Размагничивание проводят переменным током с постепенным снижением его амплитуды. Все обнаруженные повреждения заносят в протокол. Если состояние детали не вызывает нареканий, она передаётся в эксплуатацию.
Подведение итогов
Магнитопорошковый контроль — технология, сбалансированная по точности, удобству, универсальности. Использовать её можно даже в ситуациях, когда применение альтернативных методов, рентгена или ультразвука, невозможно.
