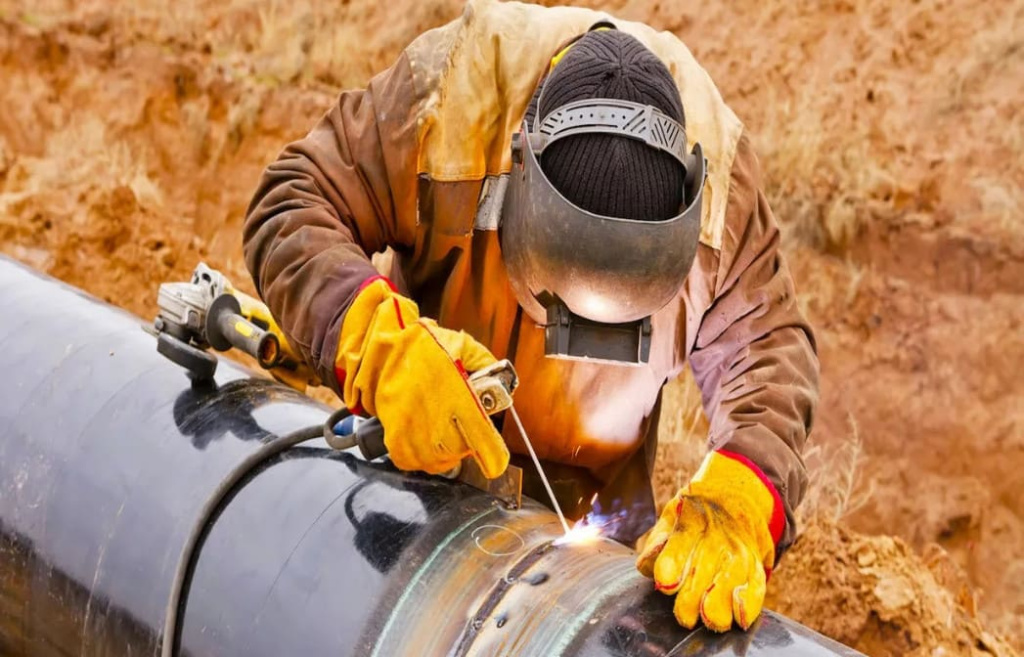

Сварной шов — наиболее уязвимое место любого трубопровода. Здесь чаще всего появляются трещины, поры и непровары, способные привести к аварии. Визуальной проверки недостаточно — дефекты скрыты в структуре металла, обнаружить их можно только просвечиванием, для чего проводится рентгеновский контроль.
Общее понятие
Основа метода — способность рентгеновских лучей проходить сквозь металл, терять исходную мощность при прохождении через области, различные по плотности. Там, где в шве есть трещина, пора, шлаковое включение, лучи проходят легче — плотность в этом месте ниже, чем у сплошного металла. На плёнке или цифровом детекторе такие участки заметны как полосы и пятна.
По сути, рентген является подтипом радиографического контроля, также относится к неразрушающему классу. Труба не требует разбора, сохраняет работоспособность, специалист получает снимок, на котором видны все внутренние повреждения, понятны точки их расположения, форма, глубина.
Исследование обязательно при прокладке и использовании ответственных трубопроводов. К таковым принадлежат системы высокого давления, транспортирующие горячие, агрессивные вещества, нефтепродукты. Даже один пропущенный дефект в такой ситуации приведёт к утечке, возгоранию и другим тяжёлым авариям.
Особенности технологии
Основное устройство, задействованное в процессе — источник излучения. Это рентгеновский аппарат или гамма-дефектоскоп. При подборе учитывают толщину стенки, диаметр трубы, условия работы. Излучатель размещают по одну сторону шва, приёмник — по другую.
Классический приёмник излучения — плёнка, требующая дальнейшей проявки, но в последнее время — всё чаще используют цифровые матрицы. Они сразу выводят картинку на дисплей, что упрощает, ускоряет процесс, повышает его точность. Не нужно ждать проявки, вдобавок изображение можно увеличить для подробного изучения, повысить контрастность.
Контроль кольцевых швов труб небольшого и среднего диаметра требует панорамного просвечивания — источник излучения помещают внутрь трубы по её оси, что позволяет снять за один проход весь периметр. Для труб большого диаметра или при одностороннем доступе применяют схему, когда источник и плёнка располагаются снаружи, друг напротив друга, а снимок делают по участкам.
В набор оборудования и средств, задействованных в исследовании, входят:
- Источник излучения — рентгеновский аппарат или гамма-дефектоскоп;
- Плёнку или цифровой детектор для регистрации изображения;
- Коллиматоры и диафрагмы, направляющие пучок лучей точно на шов;
- Средства радиационной защиты — экраны, дозиметры, сигнализаторы;
- Негатоскоп или монитор для просмотра и расшифровки снимков.
Толщину стенки трубы, вид материала и тип соединения учитывают при выборе времени экспозиции и мощности источника — от этого зависит чёткость и контрастность будущего снимка.
Области применения
Просвечивание сварных швов используют везде, где трубопровод несёт высокую ответственность за безопасность людей и оборудования. К таким сферам относятся:
- Добыча, переработка углеводородного сырья — магистральные и промышленные трубопроводы, транспортирующие нефть, газ, топливные смеси;
- Энергетика — трубопроводы тепловых и атомных станций, работающие под высоким давлением и температурой;
- Химическая и нефтехимическая промышленность — трубы для агрессивных и токсичных сред;
- Жилищно-коммунальное хозяйство — сети водоснабжения, теплоснабжения, канализации;
- Судостроение — трубопроводы корабельных систем, центральных силовых установок.
В каждой из указанных сфер действуют свои нормативные документы, определяющие объём контроля — процент проверяемых швов, частоту повторных проверок, допустимые размеры дефектов. Общий принцип при этом неизменен: чем выше давление, чем опаснее транспортируемая среда, тем строже требования к качеству соединений, тем тщательнее — проверки.
Решаемые задачи
Главная цель проверки — своевременное обнаружение дефектов, незаметных снаружи. Внутри шва часто скрываются:
- Трещины — самый опасный вид дефекта, разрастающийся под нагрузкой;
- Поры и пустоты — пузырьки воздуха, оставшиеся в металле при сварке;
- Непровары — участки, где кромки металла не сплавились между собой полностью;
- Включения шлака — частицы флюса или окалины, попавшие в шов;
- Подрезы и несоответствия геометрии шва — отклонения формы валика от нормы.
Рентгеновский снимок фиксирует дефект, позволяет понять, где он расположен, на какой глубине находится. Эти сведения нужны для принятия решения о возможности эксплуатации шва, либо его восстановлении, повторном формировании со строгим соблюдением отраслевых норм и требований.
Контроль проводят не однократно, а несколько раз, в частности:
- Перед засыпкой трубы ранее вынутым грунтом или закрытии её изоляционным материалом. Пропущенный дефект обернётся протечкой, устранение которой потребует огромных объёмов земляных работ, что дорого и затратно.
- В процессе эксплуатации, в соответствии с регламентами, устанавливающими периодичность обслуживания. Это необходимо для обнаружения повреждений, появившихся из-за естественного старения, воздействия агрессивных сред.
- Внепланово, по запросу контролирующих инстанций. На основе результатов рентгеновского контроля готовят отчётные документы для органов государственного контроля. Они могут использоваться подрядными организациями как свидетельства того, что все работы были проведены надлежащим образом.
Преимущества
Сварные швы проверяют разными способами: ультразвуковым, магнитным, капиллярным, визуально-измерительным. У каждого метода своя область применения, но рентгеновский контроль обладает рядом преимуществ, делающими его востребованным даже при наличии альтернатив:
- Наглядное отображение внутренней структуры шва. Дефект чётко заметен на картинке, для его обнаружения не нужно анализировать сигнал и дополнительные показатели. Вероятность ошибки диагностики минимальна.
- Универсальность. Технология подходит для фиксации дефектов, различных по типу, в том числе — трещин, непроваров, включений шлаков. Многие альтернативные методы более избирательны. Универсальность выражается и в совместимости с трубами, изготовленными из различных материалов, в том числе — чугуна, цветных сплавов, нержавеющей, углеродистой, легированной стали. Залог точности в данном случае — правильность настройки оборудования. Специалист должен определить оптимальную мощность, длительность экспозиции.
- Возможность архивации результатов, передачи их независимым специалистам, прикрепления к отчётным документам. Хранение возможно в электронной или физической форме.
Негативные моменты имеются, но их количество — невелико. В первую очередь необходимо строго соблюдать правила радиационной безопасности: ограничивать доступ в зону излучения, использовать средства защиты. Другой ограничивающий фактор — цена оборудования и необходимость привлечения квалифицированных специалистов. Ультразвук в этом смысле дешевле. Многие организации для оптимизации расходов используют ультразвук для массовых обследований, а рентген — для выборочных, требующих предельной точности.
Заключение
Рентгеновский контроль остаётся одним из самых надёжных способов проверить сварной шов трубы. Метод даёт точную картину дефекта независимо от его типа, позволяет задокументировать результаты, прикрепить их к отчётным документам. Использовать технологию можно даже на наиболее ответственных системах, где необходимо на 100% исключить ошибки и неточности.
