Радиографический контроль сварных соединений позволяет «заглянуть» внутрь металла и увидеть скрытые дефекты, которые могут стать причиной разрушений. Чтобы понять значимость этого метода, достаточно посмотреть на статистику. Она показывает, что около 70% аварий на промышленных объектах связаны с разрушением сварных соединений. При этом внешний осмотр способен выявить только поверхностные дефекты, а наиболее опасные внутренние непровары, поры и включения остаются невидимыми для человеческого глаза.
Физические основы метода: как рентгеновские лучи «видят» дефекты
Рентгеновские лучи – это электромагнитное излучение с длиной волны от 0,01 до 10 нанометров. Это делает их способными проникать через металлы с разной степенью поглощения.
Если рентгеновский луч проходит через однородный металл, то он ослабляется равномерно. Но когда на пути луча встречается дефект (пора, заполненная газом, или непровар с воздушной прослойкой) интенсивность поглощения изменяется. Воздух практически не поглощает рентгеновские лучи, поэтому через область дефекта проходит больше излучения, чем через однородный металл.
Эта разница в интенсивности прошедшего излучения и создает контрастное изображение на детекторе. Дефекты выглядят как темные пятна на светлом фоне металла (при использовании пленки) или как светлые области на цифровых изображениях.
Важно понимать, что чувствительность метода определяется контрастностью дефекта. Современные радиографические системы способны обнаружить дефекты, которые создают изменение плотности всего на 1-2% от толщины основного материала. Это означает, что в стальной пластине толщиной 20 мм можно выявить дефект размером всего 0,2-0,4 мм.
Оборудование для радиографического контроля: от источников до детекторов
Для проведения радиографического контроля сварных швов необходимо специальное оборудование. Каждый его компонент играет важную роль в получении качественного изображения.

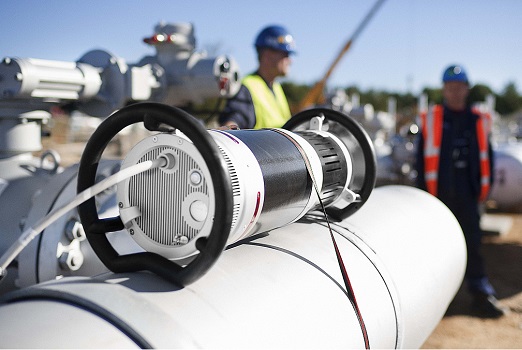

Источники излучения
Рентгеновские аппараты генерируют излучение при торможении потока электронов на аноде рентгеновской трубки. Энергия излучения измеряется в килоэлектронвольтах (кэВ) и определяет проникающую способность лучей. Для контроля сварных швов элементов толщиной до 50 мм обычно используют напряжение 150-300 кэВ. При работе с более толстыми изделиями применяют линейные ускорители с энергией до 15 мегаэлектронвольт.
Альтернатива рентгеновским аппаратам – радиоизотопные источники. Наиболее распространены иридий-192 и кобальт-60. Иридий-192 с энергией гамма-излучения 300-600 кэВ идеально подходит для контроля стальных изделий толщиной 10-80 миллиметров. Кобальт-60 с энергией 1,17 и 1,33 МэВ применяется для проверки объектов толщиной до 200 мм.
Преимущество изотопных источников заключается в их компактных размерах и автономности. Современные гамма-дефектоскопы помещаются небольшой чемодан. Это позволяет проводить контроль в полевых условиях, на высоте и в условиях дефицита пространства.
Детекторы излучения
Классический детектор – рентгеновская пленка, помещенная в светонепроницаемую кассету. Пленка содержит галогениды серебра, которые под воздействием излучения образуют скрытое изображение. Оно проявляется путем химической обработки. Чувствительность пленки делится по классам – от С1 (наименее чувствительная) до С8 (наиболее чувствительная).
Современные цифровые детекторы постепенно вытесняют пленочную радиографию. Запоминающие люминофорные пластины накапливают энергию излучения в кристаллической решетке, а затем высвобождают ее в виде света при сканировании лазером. Полученное цифровое изображение можно сразу просматривать на мониторе, обрабатывать и передавать.
Плоскопанельные детекторы на основе аморфного селена или кремния обеспечивают прямое преобразование рентгеновского излучения в электрический сигнал. Их разрешение достигает 50-100 микрометров на пиксель, что превосходит возможности пленки.
Технология проведения радиографического контроля
Радиографический контроль сварного шва требует тщательной подготовки и строгого соблюдения технологических требований. Он включает несколько этапов, каждый из которых нужно детально рассмотреть для понимания особенностей технологии.

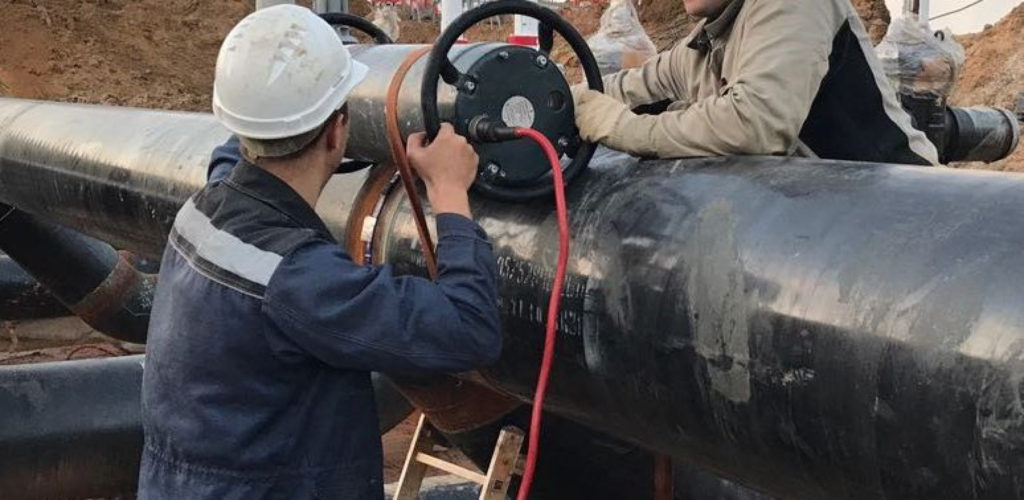

Подготовка к контролю
Сначала поверхность сварного шва тщательно очищается от шлака, брызг металла и других загрязнений. Это необходимо, так как они создадут тени на изображении, которые замаскируют реальные дефекты или будут ошибочно приняты за них.
Особое внимание уделяется геометрии съемки. Источник излучения должен располагаться на оптимальном расстоянии от объекта контроля. Это расстояние рассчитывается по формуле, учитывающей размеры фокусного пятна источника и требуемую четкость изображения. В большинстве случаев минимальное расстояние составляет 10-15 толщин контролируемого изделия.
Установка эталонов чувствительности
Эталоны чувствительности – это специальные тест-объекты, которые помещаются на поверхность изделия. Часто используются проволочные эталоны. Это набор тонких проволочек из того же материала, что и изделие, которое проверяется.
Диаметр проволочек в эталоне уменьшается в определенной прогрессии. Каждая следующая проволочка в 1,25 раза тоньше предыдущей. Чувствительность контроля определяется по наиболее тонкой проволочке, которая еще видна на изображении. Стандарты требуют обеспечить видимость проволочки диаметром 1-2% от толщины контролируемого изделия.

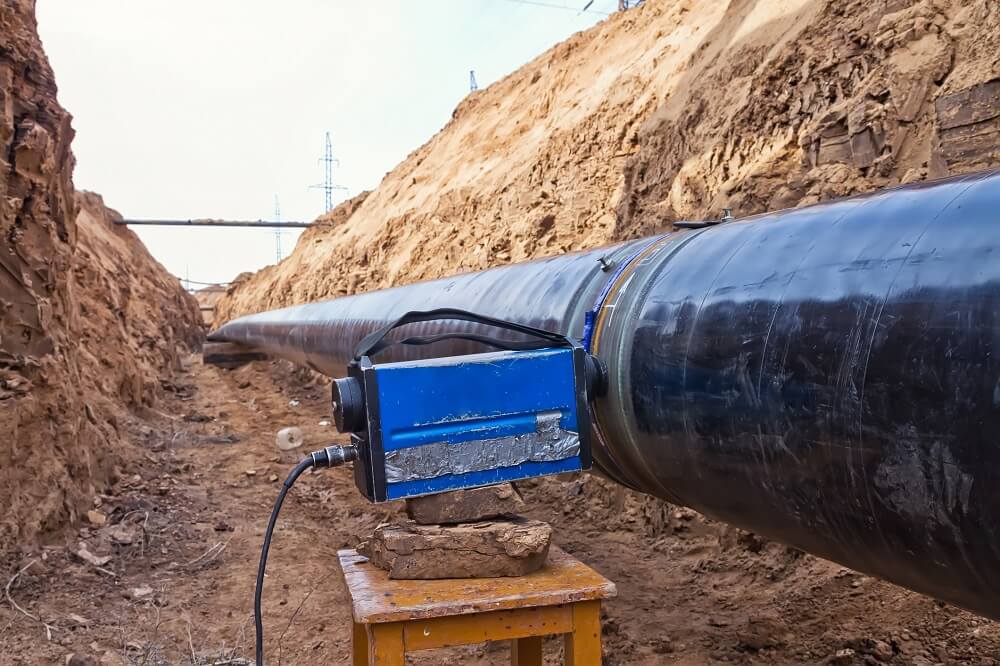

Экспонирование
Время экспозиции рассчитывается на основе характеристик источника излучения, а также:
- толщины и типа материала объекта контроля;
- используемого типа детектора;
- требований к качеству изображения.
Зачастую при использовании пленочной радиографии время экспозиции составляет несколько минут при использовании изотопных источников.
Во время экспозиции важно обеспечить неподвижность всей системы. Даже незначительные вибрации или смещения приведут к размытости изображения и снижению его диагностической ценности. Поэтому контроль обычно проводится в нерабочее время, когда отсутствуют внешние воздействия.
Обработка и анализ результатов
После экспозиции пленка подвергается химической обработке в контролируемых условиях. Нужно помнить, что температура проявителя, время обработки и концентрация химических реагентов влияют на качество получаемого изображения. Современные автоматические проявочные машины обеспечивают стабильные условия обработки и высокое качество снимков.
Цифровые системы исключают этап химической обработки, создают изображение сразу после считывания детектором. Это не только ускоряет получение результата, но и позволяет применять компьютерные программы для улучшения качества изображения и автоматического выявления дефектов.
Какие типы дефектов выявляет радиографический контроль
Радиографический контроль выявляет разные типы внутренних дефектов сварных соединений. Понимание характерных признаков каждого из них на радиографических снимках – залог правильной интерпретации результатов.
Непровары и неполные проплавления
Непровары – области, где металл сварного шва не сплавился с деталью. На радиографическом снимке они выглядят как темные линии с четкими границами. Часто они повторяют форму разделки кромок.
Корневые непровары особенно опасны, так как создают концентрацию напряжений в наиболее нагруженной части сварного соединения. Статистика показывает, что 40% разрушений сварных швов начинаются именно с корневых непроваров размером всего 2-3 мм.
Поры и их скопления
Поры образуются в результате выделения газов в процессе кристаллизации сварочной ванны. На радиографическом снимке они выглядят как круглые или овальные темные пятна с четкими контурами. Размер пор варьируется от долей миллиметра до нескольких миллиметров.
Особую опасность представляют цепочки пор, расположенные вдоль оси шва. Такие дефекты часто становятся очагами развития усталостных трещин под воздействием циклических нагрузок. Исследования показывают, что поры больше 0,3 миллиметра снижает усталостную прочность сварного соединения на 15-25%.
Включения шлака и посторонних материалов
Шлаковые включения образуются при попадании в металл шва частиц защитного флюса или окислов. На снимке это области неправильной формы нечеткими границами и различной плотностью в зависимости от состава включений.
Металлические включения, например, частицы вольфрама от электродов для аргонодуговой сварки, выглядят как яркие белые пятна из-за высокой плотности. Даже небольшие включения вольфрама размером 0,1-0,2 мм хорошо видны на радиографических снимках.
Трещины
Трещины – наиболее опасный дефект, так как они могут спровоцировать внезапное разрушение конструкции. На радиографических снимках они выглядят как тонкие темные линии с неровными краями. Но у радиографического контроля ограниченная чувствительность к трещинам, особенно если они ориентированы параллельно направлению излучения.
Исследования показывают, что радиографический контроль может не выявить до 30% трещин, которые расположены в направлении просвечивания. Поэтому для обнаружения трещин часто нужен дополнительный контроль.
