Прочностные характеристики сварного шва определяются несколькими факторами. Правильный температурный режим, аккуратность, точность – все это важно. Значимым моментом является и химический состав металлов, присадочных и основного.
Для точного определения химического состава, подтверждения факта его соответствия проектным требованиям используется особый метод исследования, спектральный анализ или стилоскопирование. В чем особенности данной технологии? Где она применяется? Какое оборудование должно быть в распоряжении специалиста?
Понятие
Стилоскопирование построено на анализе спектра излучения дугового разряда, формирующегося между электродом и исследуемой поверхностью. Процесс занимает минимум времени, но дает возможность с высокой точностью определить качество шва, выявить дефекты. Дуга показывает правильность долей и объемов легирующих добавок, содержание фосфора, серы и других компонентов, негативно сказывающихся на прочностных показателях.
Спектральный анализ – ответственный процесс. При проведении должны строго соблюдаться положения нормативно-технической документации, государственных стандартов, основные из которых выглядят следующим образом:
- ГОСТ 7122-81. Определяет принципы отбора проб, на основе которых будет зафиксирован химический состав.
- РД 26.260.15-2001. Правила, в соответствии с которыми должны проверяться как материалы, элементы, используемые в сварке, так и готовые детали, выполненные с применением методики.
Преимущества
Востребованность спектрального анализа, его приспособленность к наиболее ответственным областям промышленного производства объясняется множеством преимуществ, недоступных альтернативным методикам. Наиболее значимый плюс – точность. Удается без погрешности определить присутствие легирующих добавок, повышающих прочностные показатели металла, примесей – снижающих их.
Внимания заслуживают и другие достоинства:
- Автоматизация. Автоматизировать можно как сами измерения, так и анализ собранной информации.
- Сохранение целостности детали. Стилоскопирование – неразрушающая технология. Исследованное изделие сохраняет все исходные параметры, технические и внешние.
- Безопасность. При соблюдении минимальной ТБ оборудование не представляет угрозы для персонала. Его использование не сопряжено с особыми трудностями и сложностями.
- Выгода. Себестоимость исследования невысока, особые расходы отсутствуют. Многие альтернативные способы, например, рентгенография, гораздо дороже.
На 100% исключить недостатки не удалось, однако, их выраженность минимальна и полностью компенсируется преимуществами, обозначенными выше. Например, стилоскопирование накладывает определенные требования к квалификации оператора. Специалист должен точно идентифицировать особенности свечения, его яркость, оттенок, чтобы безошибочно определить примеси, содержащиеся в металле. Также технология не способна зафиксировать присутствие фосфора, снижающего прочность шва.
Принципы и инструкции
Основные элементы стилоскопа – диафрагма в форме клина, линзы, фокусное расстояние которых допускает возможность точной настройки. Свет проходит через диафрагму, концентрируется на призматической линзе. Все линии, формирующие отражения, тщательно изучаются оператором.
В конструкцию оборудования также включены электроды, поджигающие дугу. Возможные материалы – сталь, медь, молибден, вольфрам. Источник питания – генератор.
Стилоскопы представлены двумя главными категориями, стационарными и портативными. Отличительные черты первых – крупные габариты, высокий уровень чувствительности, устойчивость к перегреву. Применяются они, как правило, в лабораториях.

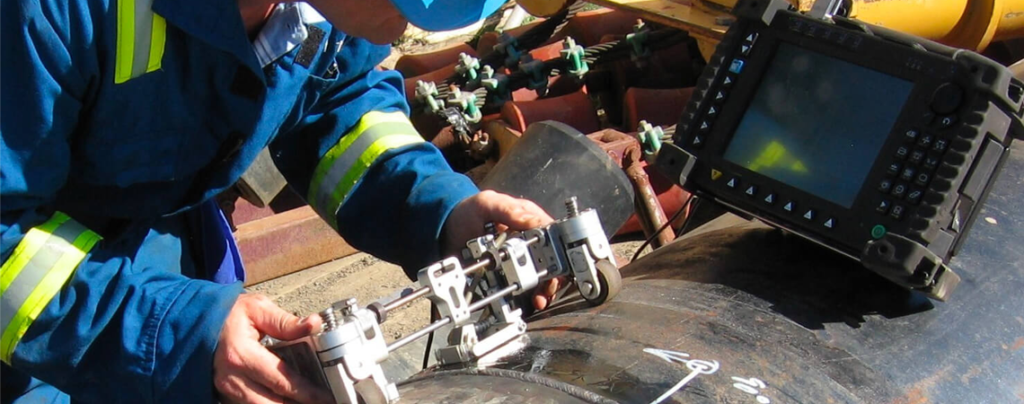

Вторая группа – портативные приборы. Они компактны, укомплектованы аккумулятором, используются при исследовании сварных швов инженерных систем и коммуникаций большой протяженности, в частности – трубопроводов.
Порядок действий
Алгоритм спектрального анализа выглядит следующим образом:
- Подготовка. Поверхность исследуемого шва должна быть зачищена до блеска голого металла. Механические и масляные загрязнения, следы старого покрытия, краски, коррозии недопустимы. Также требуется подготовить электрод, обточить его для максимальной плотности контакта и проводимости.
- Фиксация исследуемой детали. Если речь идет о портативных стилоскопах, исследовании массивных элементов, данный шаг можно пропустить.
- Выставление зазора между электродом и швом в соответствии с особенностями исследования. Среднее значение – 5 миллиметров, но иногда – требуется большее или меньшее. В первую очередь, это зависит от типа металла, будь то нержавеющая, черная сталь, титан, медь, цветной сплав.
- Активация дугового разряда.
- Фокусировка окуляров, чтобы формируемое изображение оказалось максимально резким, четким и разборчивым.
- Оценка качества шва.
Финальный этап – подготовка отчета, в котором зафиксированы все собранные сведения, даны экспертные заключения. Например, специалист обязан зафиксировать содержание в металле углерода, вольфрама, серы и других элементов, определяющих прочностные характеристики. Именно от них зависит безопасность эксплуатации, соответствие конструкции конкретным условиям и нагрузкам.
Интересно, что стилоскопирование подходит для определения характеристик не только сварных швов. Оно с высокой точностью фиксирует содержание легирующих добавок, позволяет установить фактическое соответствие конкретного материала заявленным в паспорте параметрам. Это исключает обман, попытку производителя выдать за дорогой сплав более дешевый.
Техника безопасности
ТБ при использовании стилоскопа в целом идентична обычному сварочному аппарату. В первую очередь, недопустима работа в помещении без стабильного притока свежего воздуха, не укомплектованного вентиляционной системой соответствующей производительности. Плавление металла сопряжено с выделением токсичных газов, опасных для здоровья. Также специалист должен пользоваться базовыми СИЗ, перчатками из плотной ткани, очками или маской.
Области применения
Спектральный анализ сварного соединения может быть как обязательным, так и рекомендованным. В частности, обязательны проверки конструкций, элементы которых соединены сваркой, подверженных значительным нагрузкам, термическим, механическим. Например, к категории таковых относятся трубопроводы высокого давления, по которым подается горячий пар для технических нужд или отопления. Проверка предшествует вводу комплекса в эксплуатацию, дополнительно проводится после масштабных ремонтно-восстановительных работ.
Актуально использование технологии и в других ответственных сферах:
- Самолетостроение. Периодические проверки позволяют своевременно фиксировать усталостные трещины, образующиеся в сварных соединениях из-за естественного старения, постоянных статических и динамических нагрузок.
- Электроэнергетика. Исследование швов котельных установок, трубопроводов, турбин, изготовленных из сталей высокой степени легирования.
- Судостроение. Проверка целостности швов, а также выявление в них примесей, снижающих устойчивость к ударным нагрузкам, способных привести к разрушению в сильный шторм и волнение.
- Автомобилестроение. Стилоскопирование помогает определить правильность сборки кузова, подтвердить, что он обладает надлежащей прочностью, транспортное средство выдержит краш-тесты, защитит водителя и пассажиров при ДТП.
Подведение итогов
Спектральный анализ – методика исследования сварных швов, идеально сбалансированная по точности, скорости, удобству. Она подходит для изучения деталей вне зависимости от размеров, будь то небольшие штучные изделия или габаритные инженерные системы, котельные установки или трубы. Точность достаточна даже для наиболее ответственных областей, где ошибки должны быть исключены на 100%, в частности – самолетостроения.
Основное требование, соблюдение которого позволит реализовать все преимущества стилоскопирования – его проведение квалифицированными специалистами, умеющими грамотно настраивать оборудование, учитывать специфику швов, материалов.
