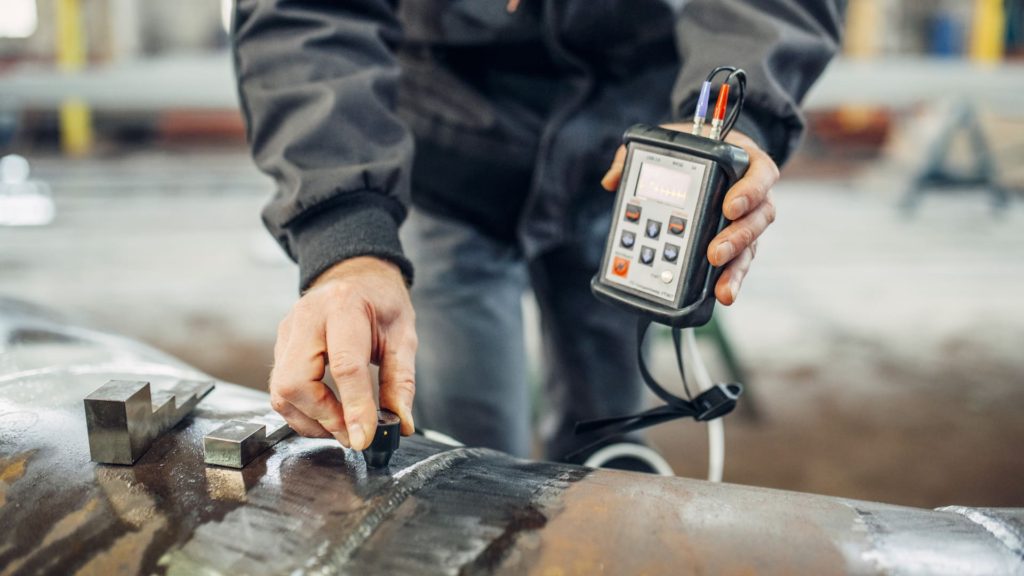

Металлоконструкции используются практически во всех отраслях промышленности. Со временем прочность даже самых надежных конструкций снижается под воздействием усталостных нагрузок, коррозии. Поэтому при ремонте и модернизации объектов нужна точная диагностика их состояния.
Одним из наиболее эффективных методов такой диагностики считается ультразвуковой контроль (УЗК). Он позволяет выявлять внутренние дефекты металла без разрушения конструкции. Благодаря этому принимается обоснованное решение о том, нужно проводить ремонт, усиливать или менять элемент.
Но для эффективного выявления дефектов нужно знать, как применяется ультразвуковой контроль при ремонте металлоконструкций, какие технологии используются и почему этот метод стал важным инструментом современной технической диагностики.
Для чего применяется ультразвуковой контроль
Современные методы ультразвуковой дефектоскопии применяются для решения следующих задач:
- Диагностики несущих металлоконструкций зданий и сооружений.
- Контроля сварных соединений.
- Оценки остаточной толщины металла.
- Поиска трещин и внутренних дефектов.
- Контроля после ремонта и усиления конструкций.
- Мониторинга состояния при модернизации объектов.
Практика показывает, что большинство дефектов сварных соединений выявляется ультразвуковым контролем. Это делает УЗК одним из основных инструментов промышленной диагностики.
Принцип работы ультразвукового контроля

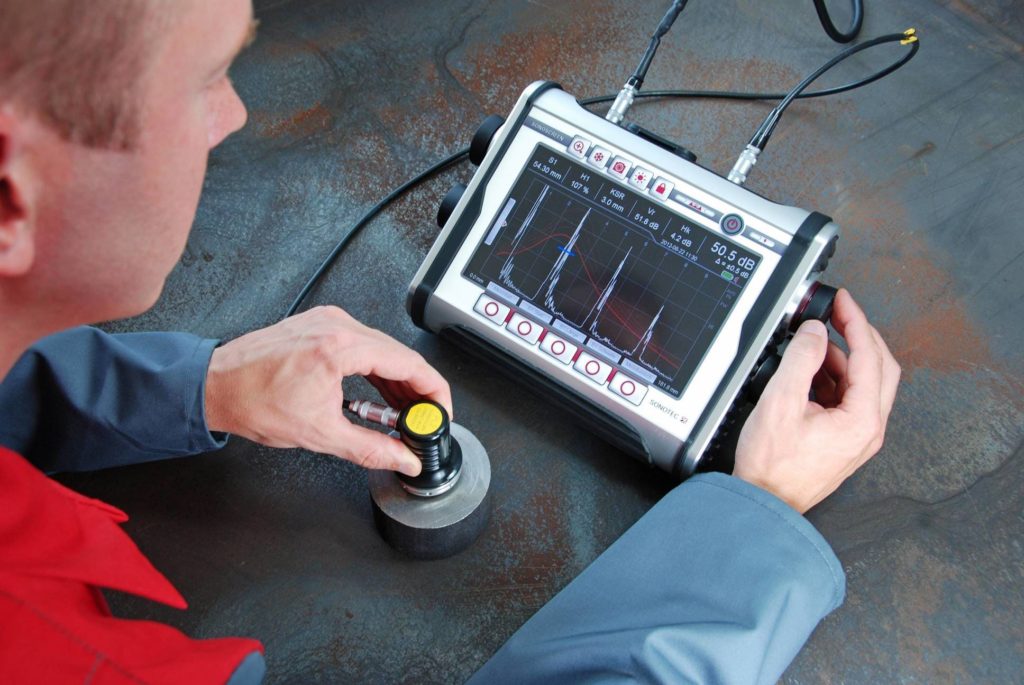

Ультразвуковой контроль основан на распространении высокочастотных звуковых волн внутри материала. Они генерируются специальным датчиком – преобразователем. Контроль осуществляется так:
- Датчик излучает ультразвуковую волну, которая проникает в металл.
- Волна распространяется внутри материала.
- Если на пути встречается дефект (трещина, пористость, включение), то часть сигнала отражается.
- Отраженный сигнал фиксируется прибором.
- По времени и амплитуде отражения определяется глубина и размер дефекта.
Поэтому ультразвуковой контроль позволяет буквально «заглянуть внутрь» металлоконструкции без ее вскрытия.
Основные типы волн
В промышленности для ультразвукового контроля металлоконструкций используют несколько видов ультразвуковых волн:
- продольные;
- поперечные;
- поверхностные;
- волны Лэмба.
Каждый из перечисленных типов применяется для решения разных задач диагностики.
Какие дефекты выявляет ультразвуковой контроль
Главное преимущество метода – возможность выявлять внутренние дефекты, которые невозможно увидеть. УЗК позволяет выявлять:
- трещины;
- непровары сварных швов;
- шлаковые включения;
- газовые поры;
- расслоение металла;
- коррозионные повреждения;
- утончение стенок;
- усталостные дефекты.
Например, при обследовании мостовых конструкций ультразвуковая дефектоскопия помогает выявить усталостные трещины на ранней стадии, когда они еще не проявились на поверхности. Это снижает риск аварий.
Какую роль играет ультразвуковой контроль при ремонте металлоконструкций
Перед проведением ремонта инженеры должны знать реальное состояние металлоконструкций. Поэтому УЗК выполняет сразу несколько функций.
Диагностика перед началом ремонта
Перед началом работ проводится комплексное обследование конструкций. Специалисты определяют:
- наличие скрытых дефектов;
- степень коррозии;
- остаточную толщину металла;
- состояние сварных соединений.
Это необходимо для разработки технически обоснованного плана ремонта.
Контроль во время ремонта
Во время ремонта ультразвуковая диагностика используется для проверки:
- качества сварки;
- состояния усиленных элементов;
- качества наплавленного металла;
- наличия новых дефектов.
Контроль проводится после завершения каждого этапа работ.
Проверка после ремонта
После завершения ремонта выполняется финальный контроль. Он решает следующие задачи:
- подтверждает отсутствие дефектов;
- проверяет прочность сварных соединений;
- подтверждает соответствие отраслевым стандартам.
Без такого контроля эксплуатация объекта невозможна, согласно действующим нормативам.
Ультразвуковой контроль при модернизации конструкций
Модернизация – распространенная практика в промышленности. Часто старые конструкции усиливаются или адаптируются под новые нагрузки. Перед модернизацией проводится их диагностика для оценки:
- несущей способности элементов;
- степени усталости металла;
- наличия микротрещин.
Если дефекты выявлены, то принимаются решения об усилении конструкции, замены элементов, изменении схемы нагрузок. Так ультразвуковой контроль помогает избежать ошибок при проектировании.
Методики контроля сварных швов
Ультразвуковой контроль сварных швов выполняется по нескольким схемам в зависимости от типа соединения и доступности поверхностей.
Прямой ввод луча
Датчик устанавливается перпендикулярно поверхности. Луч идет вертикально вниз. С помощью этого метода выявляются горизонтальные расслоения, непровары в корне шва толстых элементов (от 20 мм). Но вертикальные трещины остаются невидимыми, так как луч скользит вдоль плоскости дефекта.
Наклонный ввод (эхо-метод)
Преобразователь (пьезоэлемент) устанавливается под углом 40-70° к поверхности. Луч отражается от донной поверхности и проходит сквозь сварной шов под разными углами. Это позволяет «подсветить» трещины разной ориентации. Угол 70° оптимален для швов толщиной 8-20 мм. Угол 60-65° используют для диагностики элементов толщиной 20-40 мм. Для конструкций толще 40 мм нужен угол 40-65°.
Теневой метод
Два датчика устанавливаются с двух сторон шва. Один излучает, второй принимает. Дефект создает акустическую тень – амплитуда сигнала падает. Метод простой, но требует двустороннего доступа к элементу конструкции.
Нормативная база и критерии оценки
Ультразвуковой контроль металлоконструкций регламентируется ГОСТ 55724-2013 и ГОСТ Р ИСО 17640-2014. Они устанавливают требования к аппаратуре, методикам и квалификации персонала.
Согласно нормативам, дефекты не должны превышать установленных размеров. Для ответственных конструкций (мосты, резервуары опасных веществ) допустимая условная площадь дефекта не должна превышать значений установленных в нормативной документации на объект контроля (сектор производства).
Недопустимые дефекты требуют ремонта. К примеру для котланадзорных сварных соединений это трещины любого размера, непровары длиной более 20% внутреннего периметра, скопления пор общей площадью свыше 2 мм2 (увеличивается с увеличением толщины стенки) на 100 мм сварного шва .
Какие ошибки совершаются при проведении контроля
Недостаточная очистка поверхности создает воздушные зазоры под датчиком. Результатом становятся ложные показания и пропуск реальных дефектов.
Неправильный выбор частоты преобразователя – еще одна распространенная ошибка. Для тонкого металла (4-8 мм) нужна частота 5-10 МГц. Для толстостенных элементов (от 30 мм) – 2-2,5 МГц. Нарушение этого правила снижает чувствительность на 40-60%.
Отсутствие настройки на стандартных образцах. У каждого материала определенная скорость прохождения и затухания луча. Без калибровки глубина залегания дефекта определяется с погрешностью до 30%.
Преимущества использования ультразвукового контроля при ремонте и модернизации металлоконструкций
Метод стал стандартом промышленной диагностики, который используется при ремонте и модернизации металлоконструкций, благодаря следующим преимуществам:
- точность диагностики;
- возможность выявления разных типов внутренних дефектов;
- безопасность для персонала;
- отсутствие разрушения конструкции;
- возможность контроля толстых элементов;
- высокая скорость диагностики.
Ультразвуковой контроль позволяет эффективно планировать ремонт, предупреждать аварийные ситуации и продлевать срок службы конструкций на 15-20 лет. Это инвестиция в безопасность и надежность объекта.
