Сварка — востребованная технология, позволяющая получить прочное неразъёмное соединение, устойчивое к механическим нагрузкам, статическим и динамическим, вплоть до выраженных. Указанные характеристики, впрочем, присущи только соединениям, сделанным строго по технологии, в которых нет дефектов и изъянов.
Даже небольшие непровары, включения шлака, пустоты сильно снижают прочностные параметры. Убедиться в их отсутствии поможет визуально-измерительный контроль, точность которого определяется в том числе правильностью подготовки поверхности.
Сварное соединение: понятие и применение
Сварное соединение — это неразъёмное соединение двух или нескольких деталей, получаемое локальным нагревом металла до точки плавления. Сварка на 100% подходит для областей, где требуется прочность и надёжность, в том числе:
- Добыча и переработка углеводородного сырья. Соединение труб в общую систему, установка запорно-регулирующей арматуры.
- Энергетика. Подключение труб, устройств управления к котельным установкам.
- Машиностроение, судостроение. Соединение сегментов корпусов морских и речных судов, железнодорожных вагонов, платформ.
- Строительство. От гражданского до промышленного, специализированного. Сварка подходит для соединения балок в несущий каркас.
- Химическая промышленность. Сборка резервуаров, подключение, врезка труб и запорно-регулировочной арматуры.
Необходимость визуально-измерительного контроля
ВИК — это первичный метод контроля, проводимый до других неразрушающих испытаний. Его задача — выявить поверхностные дефекты и геометрические отклонения шва, влияющие на прочность и герметичность соединения.
Трещины, подрезы, поры, наплывы, неравномерная ширина шва — всё это фиксируют в ходе ВИК. По результатам принимают решение: одобрить соединение к эксплуатации, направить на ремонт или отбраковать.
Игнорирование ВИК приводит к комплексу негативных явлений:
- Разрастание скрытых трещин под статическими и динамическими нагрузками с полным разрушением конструкции.
- Негерметичность шва, провоцирующая утечки газообразных и жидких сред.
- Необходимость комплексного восстановления всей системы, что сопряжено с огромными финансовыми и временными потерями.
Приказ Ростехнадзора №8_16.01.2024 и ГОСТ Р ИСО 17637 говорят, что визуально-измерительный контроль необходимо проводить на всех сварных стыках, независимо от специфики объекта, класса ответственности.
Методики и подходы
Визуально-измерительный контроль требует комплексного подхода. Сначала проводится визуальный осмотр, затем — измерения с помощью специального инструмента. У каждого метода — уникальные особенности и принципы.
- Визуальный осмотр. Допустимо проведение невооружённым глазом, но при высокой ответственности соединений — с применением оптических приборов, увеличительных стёкол, эндоскопов. Задача — обнаружение поверхностных трещин, наплывов, кратеров.

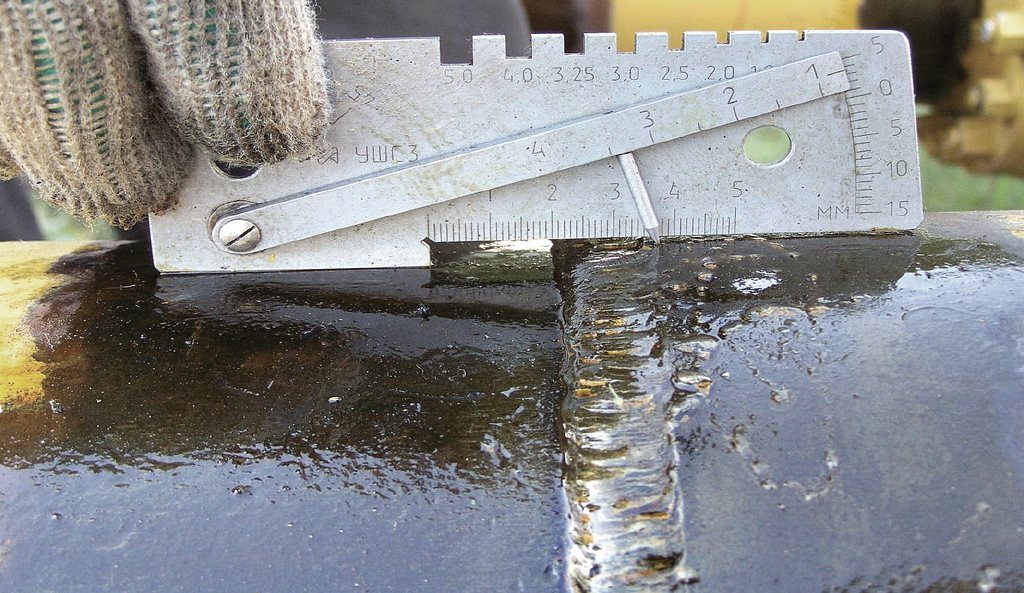

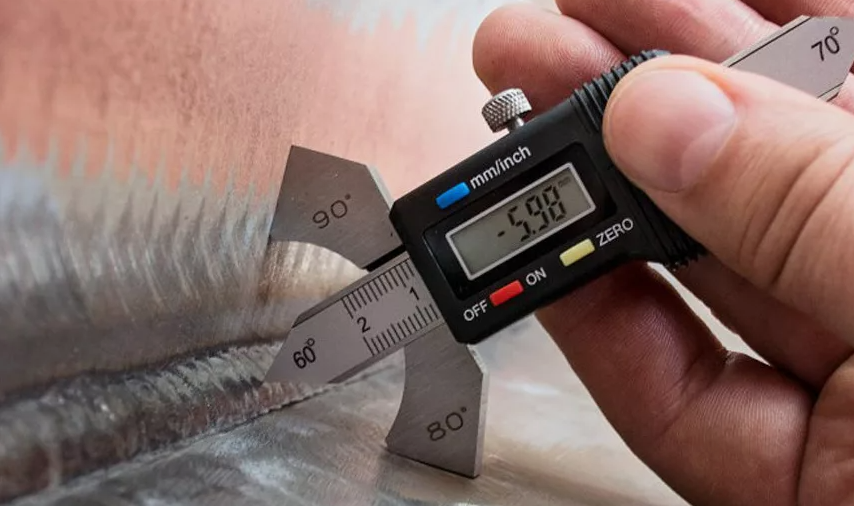

- Измерительный контроль. Предполагает использование соответствующих инструментов, щупов, штангенциркулей. Необходим для определения правильности геометрии.
В процессе допустимо применение пенетрантов, составов с высокой проникающей способностью. Они проникают в трещины, «подсвечивают» их, улучшают видимость.
Подготовка к ВИК
Первый этап — очистка. Загрязнения не дают визуально оценить качество шва, мешают использованию измерительного и оптического инструмента. Необходимо удалить с области соединения следующее:
- Шлак и окалину. В зависимости от плотности, может потребоваться зубило, наждачная бумага или щётка со стальной щетиной.
- Наплывы металла, образовавшиеся из-за его разбрызгивания при интенсивном плавлении.
- Нефтепродукты, технические масла и следы иных жидкостей, использованных в работе. Для этого потребуются растворители.
- Коррозию и окислы, при высокой выраженности, затрудняющей осмотр.
Освещенность
ГОСТ Р ИСО 17637 устанавливает минимальную освещённость поверхности при ВИК. Минимальное значение для общего осмотра — 500 люкс, детального — 1000. Работа в условиях ограниченного освещения неэффективна. При недостатке естественного света необходимо использовать соответствующие прибора.
Важна как интенсивность, так и направленность светового потока. Его подача под углом около 40 градусов позволит максимально эффективно обнаруживать неровности.
Специфика осмотра
Максимальное расстояние для визуального осмотра — 60 сантиметров, минимальный угол зрения — 30 градусов по отношению к плоскости. Данные требования закреплены документально. При их несоблюдении не удастся обнаружить «скрытые» дефекты, сливающиеся с плоскостью шва.
При труднодоступности сварных соединений потребуются устройства, позволяющие обойти это ограничение. К категории таковых относятся эндоскопы и поворотные зеркала.
Подготовка к капиллярному контролю
Капиллярная дефектоскопия повышает общую эффективность ВИК, однако, затрудняет подготовку. Загрязнения препятствуют попаданию пенетранта в трещины. Алгоритм следующий:
- Механическое удаление окалины, наплывов, неровностей, выраженной ржавчины.
- Удаление жировых загрязнений растворителем.
- Сушка.
- Травление концентрированными кислотами для удаления оксидных плёнок. Актуально при их наличии, что характерно для легированных сталей, сплавов на основе титана.
- Проверка температуры. Оптимальное значение — 25 градусов.
Подготовка документов
До начала ВИК дефектоскопист должен убедиться, что шов выполнен без нарушений требований, положений, зафиксированных в технологической карте. В случае, если на нём присутствуют области, не подлежащие проверкам, они фиксируются на схеме.
Нормативно-техническая база
Визуально-измерительный контроль можно доверить только специалисту, аттестованному по требованиям СДАН-02-2020 и EN ISO 9712. Процедура регламентирована следующими документами:
- Приказ Ростехнадзора №8_16.01.2024 — инструкция по визуальному и измерительному контролю, соблюдать которую обязаны все предприятия, зарегистрированные в РФ.
- ГОСТ Р ИСО 17637 — общий стандарт для проверок сварных швов.
- СП 70.13330 —нормы для сварных соединений в строительстве.
Пренебрежение подготовкой к ВИК: последствия
Без должной подготовки получение точных результатов невозможно. Результат — принятие в эксплуатацию соединения, состояние, прочностные характеристики которого не соответствуют установленным требованиям и стандартам. Это может привести к следующим ситуациям:
- Частичное или полное разрушение шва даже при эксплуатации в нормальных условиях. Скачки давления, работа с небольшим его превышениям значительно увеличивают риски.
- Штрафные санкции со стороны контролирующих органов, вплоть до очень жёстких, вывода системы из эксплуатации, денежных взысканий.
- Прорывы, протечки и другие серьёзные аварии, сопряженные с материальными потерями, травматизмом.
Практика показывает, что все расходы, связанные с подготовкой шва к ВИК, на 100% оправдываются уверенностью в его надёжности. Устранять последствия возможных прорывов гораздо дороже.
Подведение итогов
Правильность подготовки к ВИК столь же важна, как соблюдение инструкций и стандартов непосредственно при её проведении. Отсутствие загрязнений на поверхностях, достаточный уровень освещённости, соответствующая квалификация специалиста — всё это поможет получить результат, фактически отражающий состояние шва.
