Металл — материал, ассоциирующийся с надёжностью. Трубы для магистральных трубопроводных систем, работающих под огромным давлением, корпуса морских судов, несущие конструкции небоскрёбов — вариантов его применения множество.
Впрочем, внешне надёжная металлическая структура может треснуть, деформироваться в самый неподходящий момент, спровоцировав серьёзную аварию, устранение которой потребует огромных вложений. Причина тому — необнаруженный вовремя скрытый дефект. Ультразвуковой контроль — технология, позволяющая своевременно выявлять такие повреждения.
Общие понятие

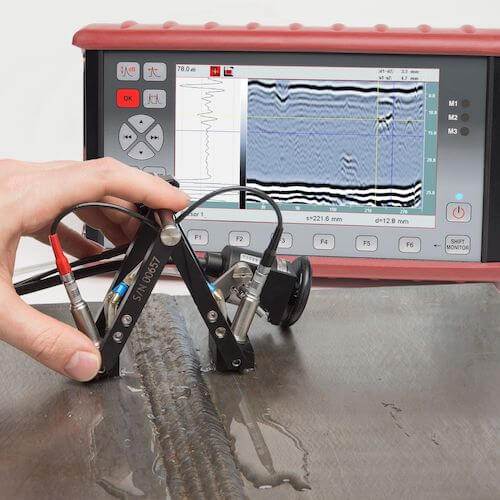

Ультразвуковой контроль (УЗК) — метод неразрушающего контроля, построенный на пропуске через структуру высокочастотных звуковых колебаний. По цельной структуре волны распространяются равномерно, при встрече с трещинами, порами, пустотами, инородными включениями — искажаются и отражаются, что улавливает датчик. Технология контроля даёт возможность обнаружить дефекты, установить степень их выраженности, глубину залегания, форму.
Опасность скрытых дефектов
Главный фактор риска — незаметность. Поверхность выглядит идеально, на ней нет ни трещин, ни царапин, ни потёртостей, но в структуре — серьёзные повреждения. Постоянные нагрузки, статические и динамические, усугубляют дефект, снижают прочность, постепенно провоцируют полное разрушение.
Статические данные говорят, что значительная часть разрушений металлических конструкций связана именно с заводскими внутренними дефектами, которые не были своевременно выявлены. Это актуально для трубопроводов, сооружений различного назначения и этажности, других объектов, основу которых составляет металл.
Обнаруживаемые дефекты
Ультразвук уверенно фиксирует следующие структурные повреждения:
- Трещины. Усталостные, появление и развитие которых сопряжено с циклическими нагрузками, горячие и холодные, вызванные нарушениями технологии сварки.
- Поры, включения газа. Пустоты, формирующиеся в процессе литейных и сварочных работ.
- Непровары. Дефекты сварочных работ, снижающие прочность шва, приводящие к растрескиванию, разрушению под механическими нагрузками.
- Расслоения. Неоднородности металла. Характерны для листового проката.
- Посторонние включения. Их присутствие вызвано несовершенством производственной технологии, недостаточной очисткой сырья. Шлаки, оксиды — все они снижают прочностные характеристики, приводят к появлению точек концентрации напряжения.
Высокий уровень чувствительности ультразвуковых дефектоскопов позволяет им уверенно фиксировать дефекты длиной менее миллиметра.
Области применения
Высокий уровень технологичности ультразвукового контроля допускает его применение во всех сферах эксплуатации металлоконструкций, вплоть до наиболее ответственных. Характерные примеры выглядят следующим образом:
- Добыча и переработка углеводородного сырья. Трубопроводные системы высокого давления, резервуары, ректификационные колонны — всё нуждается в регулярном контроле. Даже небольшого повреждения достаточно для протечки, пожара, сопряженного с многомиллионными убытками.
- Энергетика. Паропроводы, крыльчатка и корпуса турбинных установок — ультразвук выявляет мельчайшие дефекты. В зависимости от степени ответственности, его применяют однократно или регулярно. Например, на АЭС каждый сварной шов проверяется несколькими методами.
- Машиностроение. Проверяют элементы корпусов морских судов, самолётов, двигатели, коленчатые валы и другие детали, определяющие работоспособность машины, подверженные основной нагрузке.
- Строительство. От гражданского до специализированного. Особенно часто УЗК применяется для обследования ответственных конструкций, несущих опор мостов, путепроводов и других объектов транспортной инфраструктуры, подверженных динамическим нагрузкам.
- Железные дороги. УЗК применяется для оценки состояния рельс. Вагоны-дефектоскопы обеспечивают своевременное обнаружение проблемных элементов с внутренними дефектами, способными привести к излому, сходу состава.
Методы УЗК
Технологий, позволяющих зафиксировать дефекты в металлической структуре, несколько. У каждой — уникальные особенности, которые нужно учитывать при подборе.
Эхо-метод

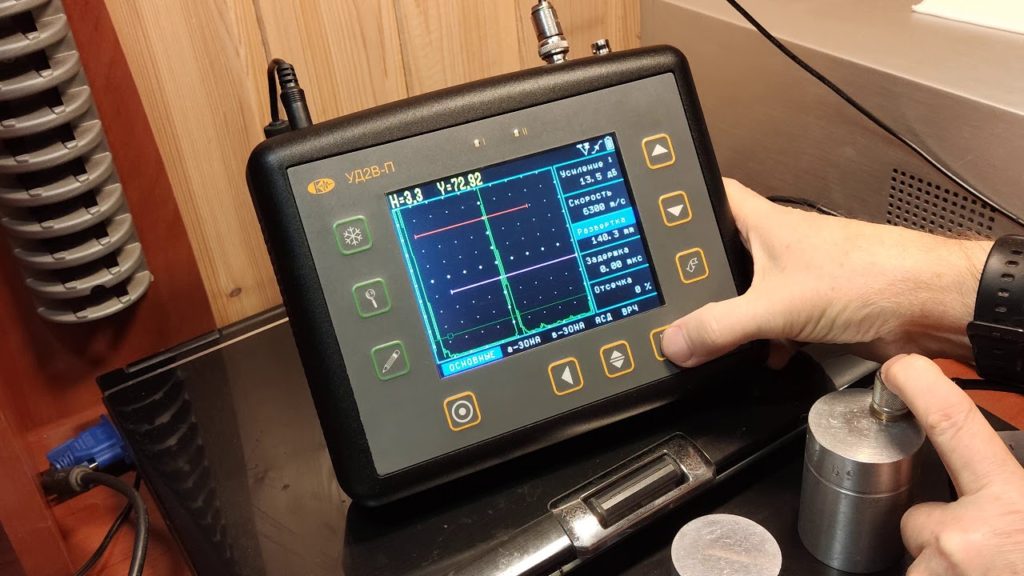

Наиболее популярный. В качестве излучателя и приёмника выступает один датчик. Время прохождения импульса, изменения его амплитуды позволяют определить выраженность и глубину дефекта. Основное преимущество — необходимость только одностороннего доступа, что особенно важно для трубопроводов и подобных конструкций.
Теневой
Излучатель находится с одной стороны детали, приёмник — с другой. Обнаружение дефекта построено на выраженности ослаблении импульса. Способ максимально эффективен при поиске плоскостных повреждений, расположенных перпендикулярно вектору распространения ультразвука.
Фазированных решёток
Современная методика, требующая модифицированного датчика, состоящего из множества элементов. Каждый — работает по отдельности. Пучок импульсов можно сконцентрировать в одной точке, развернуть, не перемещая датчик. Результат исследования — объемное изображение, на котором чётко зафиксированы все обнаруженные повреждения, их выраженность и расположение.
Повышение эффективности
Для уверенного выявления всех скрытых дефектов, независимо от степени выраженности, необходимо придерживаться некоторых рекомендаций, увеличивающих эффективность УЗК.
Подготовка поверхности
Механические загрязнения, следы коррозии, отслоения материала, выраженные шероховатости и неровности — всё это мешает нормальному распространению ультразвукового импульса. Из-за рассеивания, отражений и искажений он не может проникнуть внутрь структуры. Исключить проблемы поможет соответствующая подготовка. Необходимо пройтись по поверхности металлической щеткой, удалить следы старой краски, грунтовки. Следы нефтепродуктов и другие стойкие загрязнения нужно удалить растворителем.
Нанесение контактной жидкости
Она должна находиться между датчиком и исследуемым основанием. Допустимо применение специальных гелей, вязких составов на основе глицерина, машинного масла. Присутствие воздушных зазоров, даже незначительных, не допускается. Они приводят к рассеиванию импульса.
Точный подбор частоты
Настройки зависят от типа материала, специфики искомых дефектов, требований к точности. Высокочастотный импульс, свыше 5 мегагерц, обладает невысокой проникающей способностью, но высокой — разрешающей, фиксирует мельчайшие изъяны. Низкие частоты проникают глубоко в структуру, но не всегда обнаруживают небольшие повреждения.
Общие рекомендации — работа с крупнозернистыми материалами на низких частотах, мелкозернистыми — на высоких. Это обеспечит баланс между проникающей способностью и точностью фиксации дефектов.
Опыт и знания
Грамотно выполнить неразрушающий контроль сможет только специалист, обладающий соответствующей квалификацией, знаниями и навыками. Обязательно их подтверждение аттестацией по требованиям СДАНК-02-2020 и ГОСТ Р ИСО 9712.
По результатам исследования готовится отчёт, в котором обозначены использованные методы проверки, обнаруженные дефекты, точки их расположения, степень выраженности и другие параметры. Отчёт даёт представление о фактическом состоянии структуры, позволяет понять, развиваются ли повреждения, либо остаются стабильными независимо от нагрузки.
Часто задаваемые вопросы
- Совместим ли ультразвуковой контроль с аустенитными сталями? Да, но с определенными ограничениями. Крупнозернистая структура приводит к сильному рассеиванию ультразвукового импульса, появлению искажений и шумов. Добиться точности анализа можно за счёт низкочастотных датчиков и технологии фазированных решёток.
- УЗК или рентген? У каждого способа свои особенности. Рентген эффективен при поиске объемных дефектов, например пустот, ультразвук — плоскостных, трещин или расслоений. В пользу УЗК также говорит точность определения глубины залегания и безопасность для персонала.
- Какова регулярность УЗК? Периодичность исследования металлоконструкций зависит от типа и назначения. Например, стандарт для рельсов — ежегодное исследование, но на направлениях движения скоростных поездок, наиболее нагруженных участках пути — вдвое, а то и втрое чаще.
- Возможно ли исследование через краску или изоляционное покрытие? Нет. Поверхность должна быть чистой, исключающей рассеивание, ослабление ультразвукового импульса.
Подведение итогов
Ультразвуковой контроль металла — технологичная методика, подходящая для исследования даже наиболее ответственных конструкций, находящихся под большой нагрузкой. Её правильное использование, грамотная подготовка поверхности и настройка оборудования обеспечат максимальную точность результата.
